Multifunktions-Zeitschalter CS3-16
Produktnummer:
N6010
Produktinformationen "Multifunktions-Zeitschalter CS3-16"
Multifunktions-Relais mit hoher Belastbarkeit zur zeitlichen Steuerung von ohmschen und induktiven Lasten, wie z.B. Glühlampen, Lüfter, Motoren usw. Acht verschiedene, einstellbare Funktionen ermöglichen unzählige Einsatzbereiche.
Funktionen:
- Zeitschaltung mit Möglichkeit der Unterbrechung: Sofortiges Einschalten und Zeitablauf nach Tastendruck. Durch erneuten Tastendruck während des eingestellten Zeitablaufs erfolgt die vorzeitige Abschaltung.
- Verzögertes Ausschalten: Sofortiges Einschalten und Zeitablauf nach Tastendruck. Abschaltung nach eingestelltem Zeitablauf.
- Zeit-Aufsummierung: Die eingestellte Ausschaltzeit wird mit jedem weiteren Tastendruck aufsummiert. Beim 6. Drücken wird die Zeit zurückgesetzt. Ein Tastendruck über 3 Sekunden schaltet vorzeitig ab.
- Verzögertes Ausschalten nach Tastendruck: Sofortiges Einschalten nach Tastendruck. Zeitablauf erst nach loslassen des Tasters.
- Stromstoss-Funktion: Einschalten per Tastendruck. Ausschalten durch erneuten Tastendruck. Die Dauer des Tastendrucks ist nicht entscheidend
- Verzögertes Einschalten: Nach Tastendruck beginnt die eingestellte Zeit zu laufen. Nach Zeitablauf erfolgt die Einschaltung. Vorgang dauert bis zur Tastenfreigabe an.
- Verzögerte Ein- und Ausschaltung: Nach Tastendruck beginnt die eingestellte Zeit zu laufen. Nach Zeitablauf erfolgt die Einschaltung. Nach Tastenfreigabe erfolgt die Ausschaltung mit gleicher Zeiteinstellung wie der Einschaltvorgang.
-Blinker: Bei andauerndem Tastendruck erfolgt das Ein-/Ausschalten im eingestellten Zeitintervall.
Technische Daten:
- Betriebsspannung 230 V~
- Schaltstrom max. 16 A (Maximale Schaltleistungen: Glühlampe 2000 W, Leuchtstofflampe 750 W, Energiesparlampe 500 W, Motor 900 W)
- Relais-Schaltelement
- 230 V~ Tast- oder Schaltimpuls
- Zeit einstellbar von 0,5 Sekunden ... 20 Stunden (8 Schaltstellungen zur Grobeinstellung und Potentiometer zur Feineinstellung)
- montierbar in Schalterdose

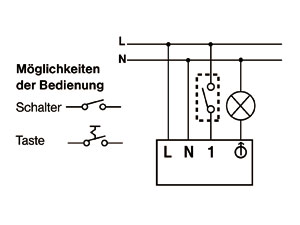

- 4-poliger Anschluss (L/N/Impuls/Last)
- 2 Status-LEDs
Maße (BxHxT): 46x50x28 mm.
Lieferumfang: Multifunktions-Zeitrelais, Anleitung.
