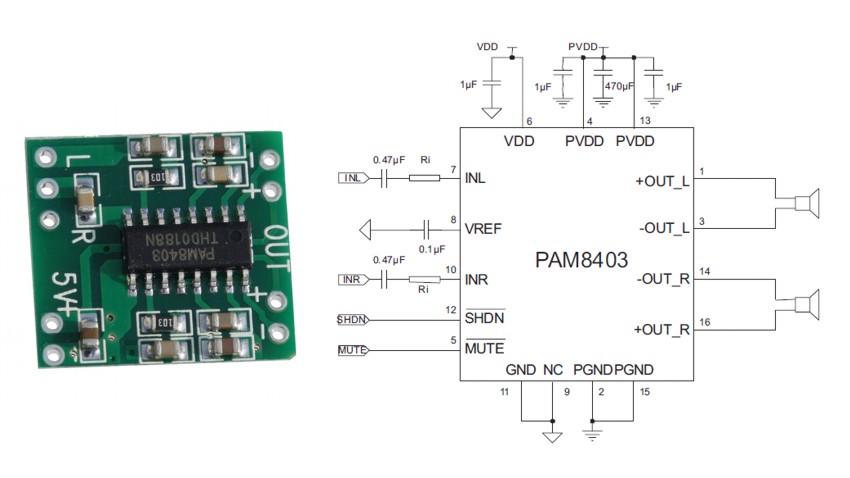

2 x 3W Class-D Stereo Audio Verstärker-Modul.
Betriebsspannung 2,5...5 V-
Ideal zum Betrieb am USB Port.
SMD bestückte Platine mit IC PAM8403.
Abmessung 21x19 mm.
Anschlussbelegung ist aufgedruckt (Bestückungseite).
Bitte beachten Sie das beim Lautsprecherausgang die Massen nicht zusammenschalten darf. Das würde zur Zerstörung vom IC führen!

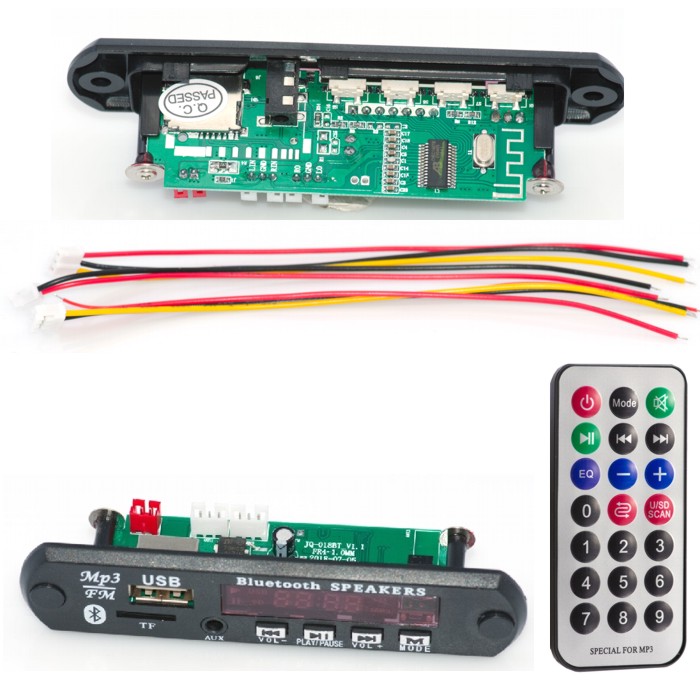

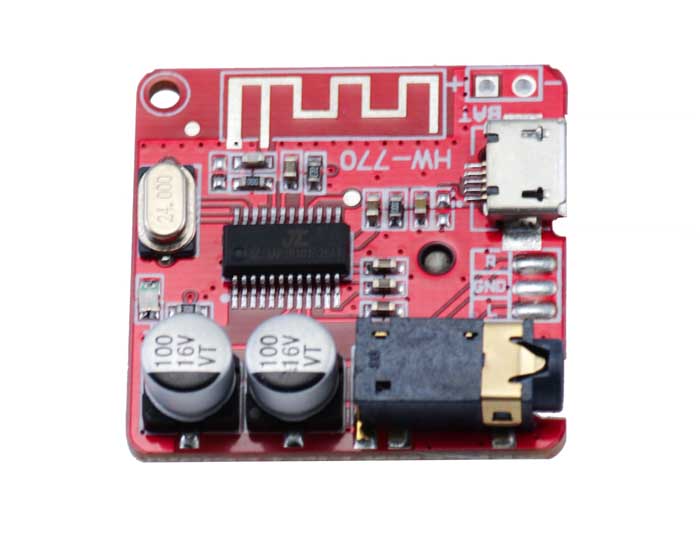

Mini Bluetooth MP3 Decoder BoardBetriebsspannung 3, 7-5 V,
SNR 90dB, Format A2DP/AVCTP/AVDTP/AVRCP/HFP
Anschluss für externen Lithium-Akku.
Audioausgang: 3,5mm stereo Klinkenbuchse.
Betriebsmodusanzeige blaue LED
Abmessungen (LxBxH): ca. 30x30x8 mm
Einfache Verbindung über Bluetooth mit z.B. Handy, Audioausgang über die 3,5mm stereo Buchse.
Betrieb an 2,5...5 V-Ideal zum Betrieb am USB Port. SMD bestückte Platine mit IC PAM8403.

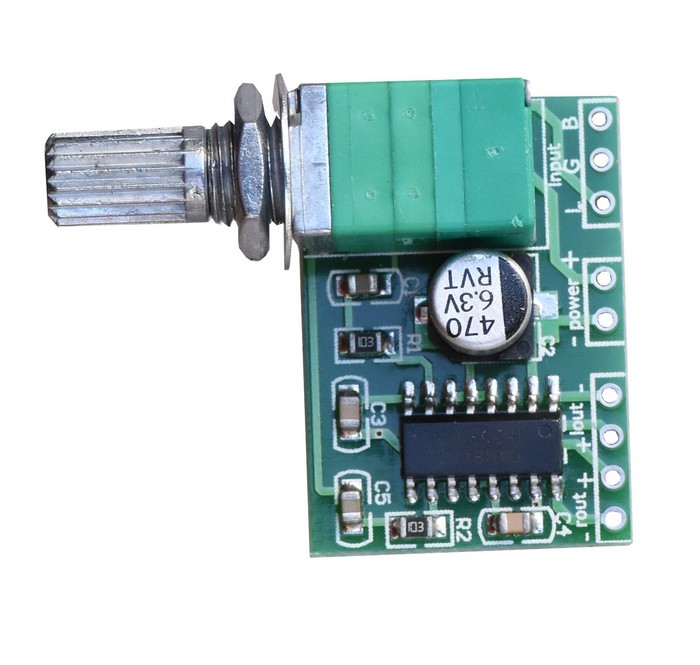

2 x 3W Class-D Stereo Audio Verstärker-Modul.
Abmessung ca. 28x(20mm ohne Poti) 36mm, Höhe 16mm. Achse 6mm.
Lautstärkeregler mit Ein-/Aus-Schalter.
Erforderliche Montage-Bohrung 7mm, geeignet für max. 2mm Frontplatten.

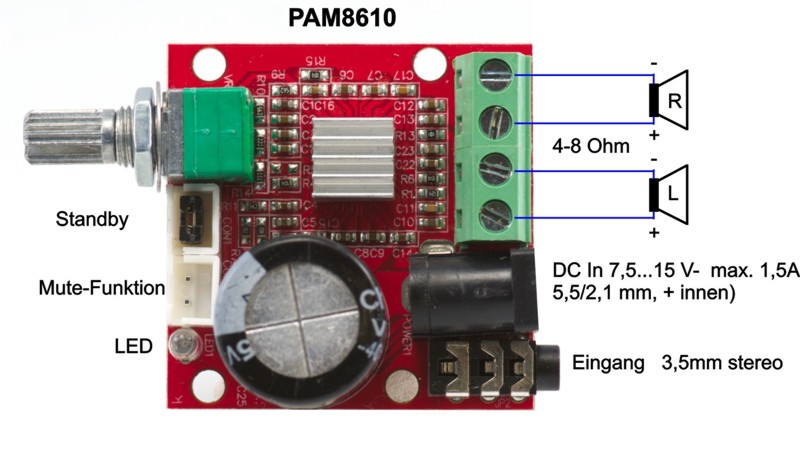

Stereo Verstärkermodul 2x10 W PAM8610 mit sehr geringen Abmessungen (63x40x20 mm). Betrieb an 7,5-15V, einfacher Anschluss über Hohlbuchse 5,5/2,1 mm. NF-Eingang über 3,5 mm stereo Klinkenbuchse. Lautsprecheranschlüsse über Schraubklemmen, passend für 4 oder 8 Ohm Lautsprecher.
Rote Status LED, Standy und Mute und stereo Lautstärkeregler.
Technische Daten
Spannungsversorgung: 7,5-15VDC
Stromaufnahme: max. 1,5A
IC: PAM8610
Ausgangsleistung: 2x10 W sinus
Impedanz: 4-8 OHM
Frequenzbereich: 25...40KHz
LED-Anzeige
Abmessung: 40(64)x40xH20 mm

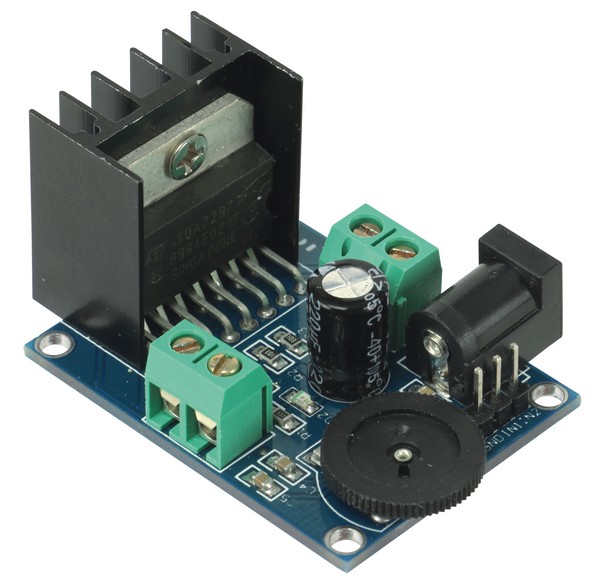

Stereo Verstärkermodul mit 2x15 W Ausgangsleistung mit dem IC TDA7297
Betrieb an 9...15V DC (Schraubklemme)
Einfacher Anschluss, NF-Eingang über 3,5 mm stereo Klinkenbuchse
Lautsprecheranschlüsse über Schraubklemmen, passend für 4 oder 8 Ohm Lautsprecher.
Status LED, und stereo Lautstärkeregler.Technische Daten Spannungsversorgung: 9...15 VDC IC: TDA7297 Ausgangsleistung: 2x15 W an 4 Ohm Impedanz: 4-8 OHM Frequenzbereich: 20Hz...30KHz LED-Anzeige Abmessung: 51x58(ohne Drehknopf)xH44 mm
6,90 €*
