Elektronische Würfelplatine mit 7 Stück 3 mm LEDs für den kleinen Würfelspaß zuhause. Eindeutige Würfelergebnisse und keine verlorenen Würfel mehr. Platinengröße: 40x46 mmLieferumfang: Platine mit allen benötigten Bauteilen sowie Batteriehalter für 3 Mignonzellen.Schwierigkeitsgrad EINSTEIGER
Altersempfehlung ab 8 Jahren (Nur unter Aufsicht eines Erwachsenen)

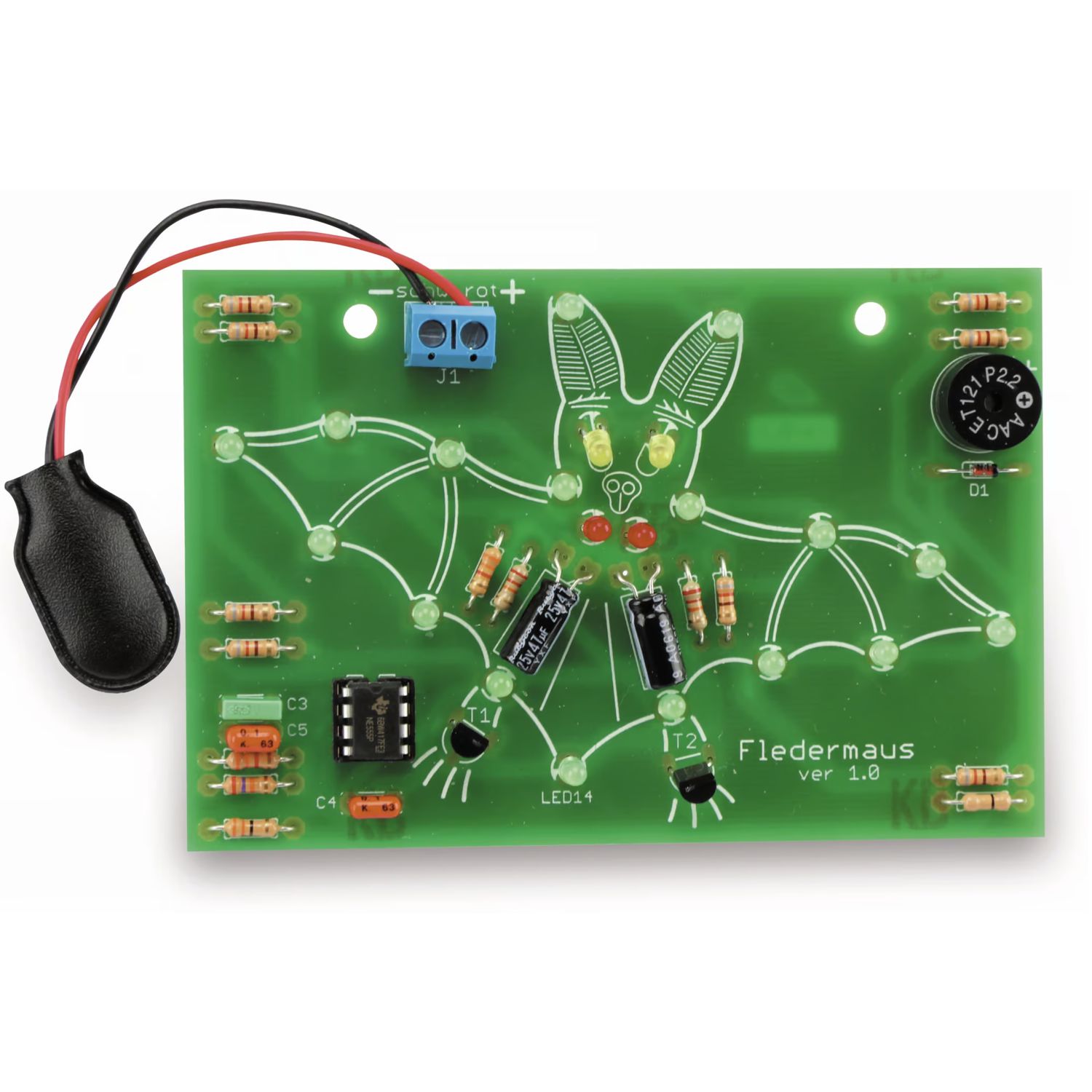

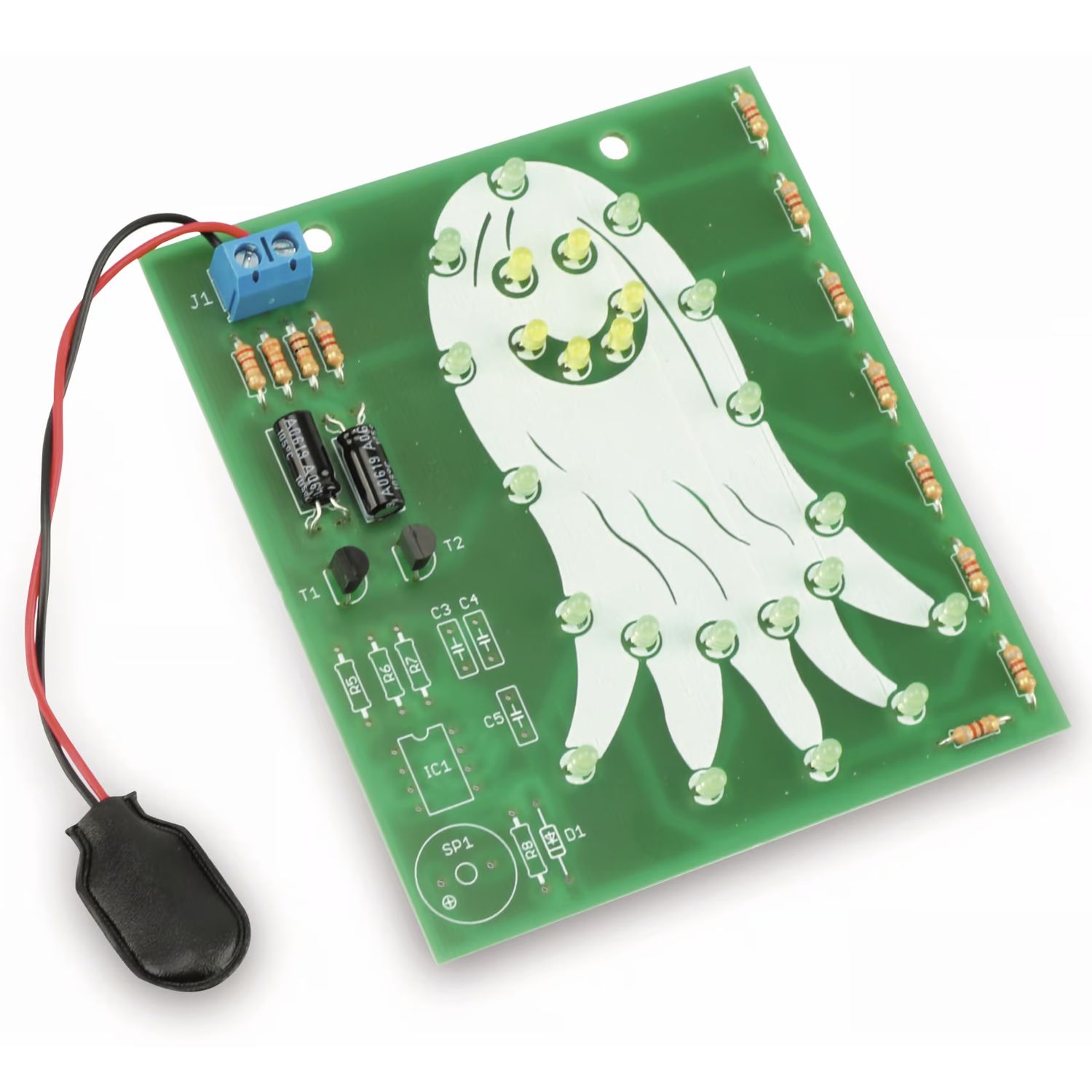

Dieser Bausatz ist als Spaß- und Lernbausatz für Lötübungen im elektronischen Bereich entwickelt worden. Wie der Name schon andeutet ist die eigentliche Funktion dieser Schaltung das Ärgern von Mitmenschen.Nach der Aktivierung gibt diese kompakte elektronisch Schaltung
variierende kurze Geräusche, in sich ständig verändernden Abständen, von
sich. Gut versteckt, sind diese nur schwer zu orten bzw. einzuordnen!Technische Daten: Betriebsspannung: 3 V- (CR2032) Stromaufnahme: max. 10 mA Maße (LxBxH): 40,3x38,7x11,5 mm Lieferumfang: Leiterplatte Bauelemente Aufbauanleitung
Dieser kompakte Baustein signalisiert mit 3 LEDs (rot, gelb, grün) den Ladezustand eines Blei-Akkus.
Technische Daten:
Betriebsspannung: 12 V-
Signalfarben: leer = rot, mittel = gelb, voll = grün
Schaltspannung von Leer auf Mittel: 11 V-
Schaltspannung von Mittel auf voll: 13 V-
Toleranz: 5 %
Im Übergangsbereich von zwei Ladezuständen leuchten die beiden betreffenden LEDs gemeinsam
Maximale Anschlussspannung: 15 V-
Maximale Eigenstromaufnahme: 35 mA
Maße (LxBxH): 43x25x18 mm
Der 5V-9V Step-up Wandler setzt eine Eingangsspannung von 5 Volt in eine Ausgangsspannung auf 9 Volt um. Damit können Bausätze, die für den Betrieb an einer 9 Volt Batterie ausgelegt sind, an jeder stabilisierten 5 Volt Spannungsquelle betrieben werden. Als Eingangsspannungsquelle können Powerbanks, 5 Volt Steckerschaltnetzteile usw. verwendet werden.Technische Daten: Versorgungsspannung: 5V stabilisiert Stromaufnahme: 30 mA (ohne Last), 400 mA (900 mA peak) unter Volllast Ausgangsspannung: 9 Volt stabilisiert Ausgangsstrom: 180 mA maximal Schutzklasse: III Maße (LxBxH): 62 x 33 x 22 mm Gewicht: 20 g Weitere technische Informationen siehe Downloads
Lieferumfang:
Leiterplatte mit allen Bauteilen und Anleitung Schwierigkeitsgrad FORTGESCHRITTENE
Altersempfehlung ab 10 Jahren (Nur unter Aufsicht eines Erwachsenen)
Dieser Bausatz wandelt auf 8 Kanälen digitale Signale von 3,3 V auf 5 V und in Gegenrichtung.
Technische Daten:
Arbeitsfrequenz: max. 1 MHz
Versorgungsspannung: 3,3 V und 5 V
Stromaufnahme auf der 3,3 V Seite: 10...15 mA
Stromaufnahme auf der 5,5 V Seite: 10...35 mA
Anschlüsse über Stiftleisten: RM 2,54
Gewicht: 14 g
Maße (LxBxH)): 57x43x18 mm
Dekoratives Gerät, bei dem 5 mm-LEDs (Elektronen) eine zentrale LED (Atomkern) optisch umkreisen. Betriebsspannung 9 V-. Einfacher Aufbau durch Platine mit Bestückungsaufdruck und ausführlicher Anleitung. Platinenmaße 65x48 mm.Schwierigkeitsgrad EINSTEIGER
Altersempfehlung ab 8 Jahren (Nur unter Aufsicht eines Erwachsenen)
Dieser Bausatz ist ein Signalgenerator. Er erzeugt Frequenzen von 10Hz bis 25kHz (Tief-/Mittel-/Hochton).
Die Signalformen Sinus, Drei- und Rechteck, sowie die drei Frequenzbereiche Tief-/Mittel-/Hochton, sind über Codierbrücken wählbar. Weiterhin lassen sich Ausgangspegel, Frequenz und Symmetrie einstellen. Somit ist er ein praktischer Helfer für alle Elektronikarbeiten von einfachen Bastel- bis hin zu Entwicklungsprojekten, wie zum Beispiel für den Bau von Verstärkern und sonstige Audioanwendungen.Technische Daten: Versorgungsspannung: 12 V DC stabilisiert Stromaufnahme: max. 150 mA Signalformen: Sinus, Rechteck und Dreieck Einstellmöglichkeiten: Frequenz grob (fein als Option), Symmetrie und Pegel Frequenzumfänge: Tiefton von ca. 10 Hz bis 440 Hz; Mittelton von ca. 100 Hz bis 3 kHz; Hochton von ca. 600 Hz bis 25 kHz, Ausgangspegel max. 8 VSS (Spitze-Spitze) bei, Dreieck und Rechteck, 6V SS bei Sinus Ausgangsstrom, max. 50 mA0S (0-Spitze) Maße (LxBxH): 100 x 55 x 20 mm Gewicht: 40 g Schutzklasse: III Weitere technische Daten siehe Downloads Lieferumfang:
Leiterplatte mit allen Bauteilen und Anleitung Schwierigkeitsgrad Fortgeschrittene
Altersempfehlung ab 14 Jahren (Nur unter Aufsicht eines Erwachsenen)

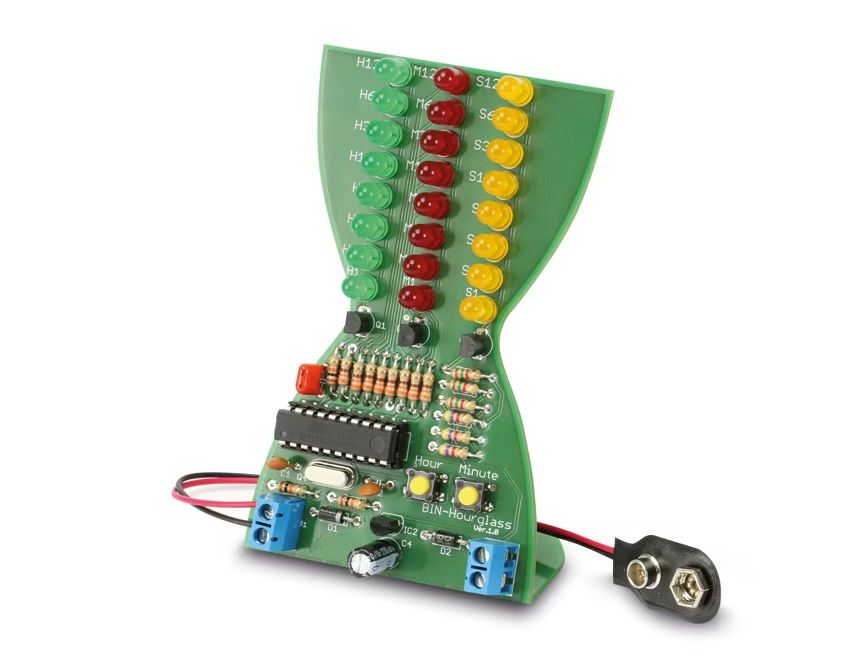

Top-Features:Binäruhr lernen Sie spielerisch das Binärsystem kennen Aufleuchtende LEDs bestimmen die Uhrzeit Schwierigkeitsgrad PROFIS Batterieclip im Lieferumfang enthalten
Mit dieser Binäruhr lernen Sie spielerisch das Binärsystem kennen. Anhand der aufleuchtenden LEDs lässt sich, durch Umrechnung ins Dezimalsystem, die aktuelle Uhrzeit bestimmen. Um die Uhr bei Verwendung eines Netzteils gegen einen Stromausfall abzusichern, kann zusätzlich eine 9 V-Blockbatterie angeschlossen werden. Der Batterieclip ist bereits im Lieferumfang enthalten.Schwierigkeitsgrad PROFISAltersempfehlung ab 10 Jahren (Nur unter Aufsicht eines Erwachsenen)

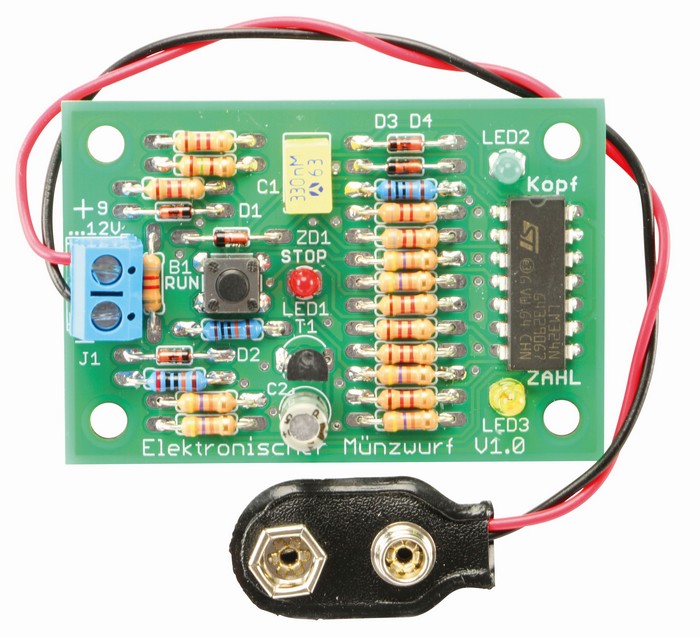

Dieser Bausatz unterstützt Sie durch das Kopf oder Zahl Prinzip, beim Treffen einer Entscheidung. Durch Drücken des Tasters, beginnen zwei LEDs schnell zu Blinken. Das Blinken verlangsamt sich, bis nur noch eine LED leuchtet. Kopf oder Zahl.
Technische Daten:
Spannungsversorgung: 7,5V ... 12V- z.B. 9 V-Blockbatterie oder 9 - 12V Stecker-Netzteil
Stromaufnahme: 14mA bei 9V bzw. 20mA bei 12V
Zeitdauer für einen "Wurf": ca. 10 Sekunden
Maße (BxHxT): 60x16x40 mm
Gewicht: 19 g
Lieferumfang:
Platine mit allen Bauteilen, Batterieclip und Anleitung
Top-Features:Bausatz für Lötübungen Verwendbar als Bekleidungsanstecker oder Dekoration Blinkgenerator für periodische Beleuchtung Versorgungsspannung 3 V- bis 6 V Stromaufnahme ca. 60 mA bis 200 mADieser Bausatz eignet sich als Lernbausatz für Lötübngen. Er lässt sich zur Karnevalszeit als Bekleidungsanstecker oder als Dekoration verwenden. Über den Blinkgenerator wird die Zunge periodisch beleuchtet und die Augen dabei geschlossen.Technische Daten: Versorgungsspannung 3 V- (CR2032 oder 4,5...6 V- über stabilisiertes Steckernetzteil, nicht im Lieferumfang enthalten) Stromaufnahme ca. 60 mA bei 3 V bis ca. 200 mA bei 6 V Blinkfrequenz individuell einstellbar bis max. 1 Hz Maße (DxH) 95x20 mm Gewicht 43 g Lieferumfang:
Leiterplatte mit allen Bauteilen und AnleitungSchwierigkeitsgrad EINSTEIGER
Altersempfehlung ab 10 Jahren (Nur unter Aufsicht eines Erwachsenen)
Top-Features:Versorgungsspannung: 9V Blockbatterie oder 9V DC Netzteil Stromaufnahme: 80 mA bei 9V Betriebsspannung Schutzklasse: III Maße (HxBxT): 134 x 85 x 43 mmLass die junge Hexe mit ihrem Feuerbesen durch den Vollmond- Nachthimmel fliegen. Begleitet von ihrer Katze und den Fledermäusen, entfacht sie mit ihrem blau strahlenden Zauberstab ein Sternenfunkeln. Der Bausatz ist zur Visualisierung der beschriebenen Effekte mit insgesamt 19 LEDs ausgestattet.Technische Daten: Betriebsspannung: 9 V- Stromaufnahme: 80 mA bei 9 V Betriebsspannung Schutzklasse: III Maße (HxBxT): 134x85x43 mm Gewicht: 62 gLieferumfang: Bausatz AufbauanleitungVerfügbare Downloads ProduktbeschreibungAltersempfehlung: ab 10Farbe: mehrfarbigMenge: 1 St.Schwierigkeitsgrad: Einsteiger

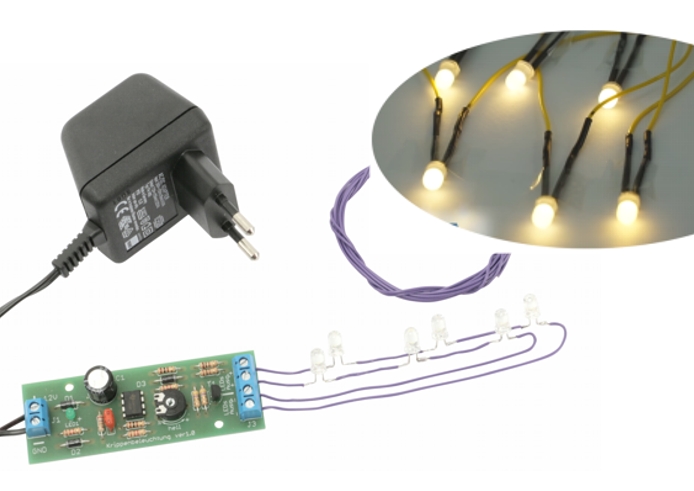

Komplettbausatz für die Beleuchtung von Modellbauanlagen, wie z.B. Krippen und Modelleisenbahnen. Mit Stecker-Netzteil, Regelplatine, 6 warmweißen ultrahellen 5 mm LEDs, sowie 2,5 m Schaltlitze. Die LEDs sind in ihrer Helligkeit über ein Trimmpoti dimmbar.
Technische Daten:
Betriebsspannung: 12 V-
Stromaufnahme: max. 40mA
LED-Strom pro 3er-Kette: ca. 0,4...20 mA
Maße Leiterplatte (LxBxH): 82x29x20 mm
Weitere technische Daten siehe Downloads
Lieferumfang:
Bausatz mit allen benötigten Bauteilen
6x LED 5mm warmweiß
2,5m Schaltlitze
passendes Steckernetzteil

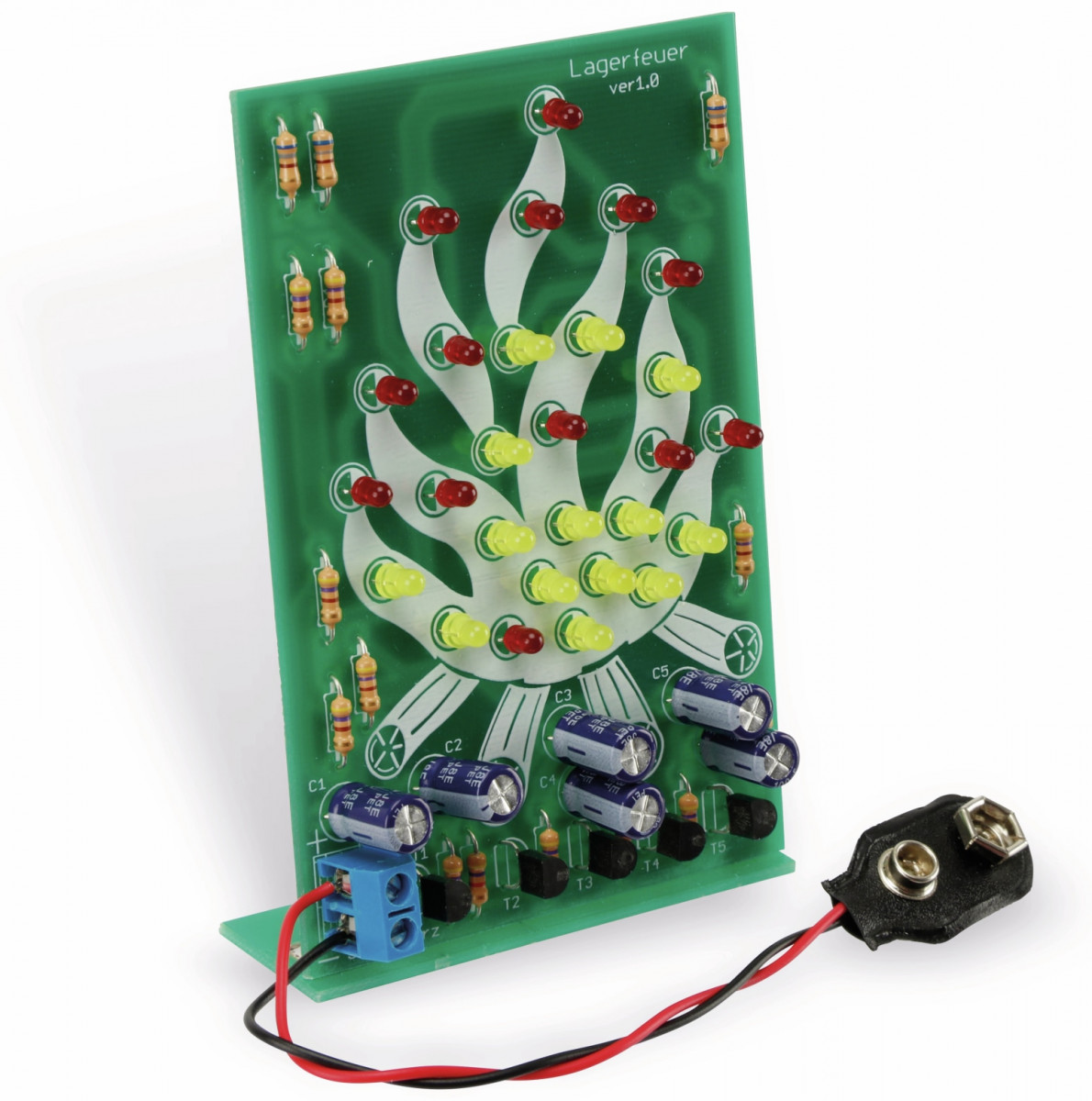

Dieser Bausatz ist für Elektronik-Einsteiger geeignet. Ein fünfstufiger Ringoszillator simuliert effektvoll eine lodernde Lagerfeuerflamme. Mit der abgewinkelten Platine ist es möglich das Lagerfeuer überall stehend zu platzieren.
Technische Daten:
Versorgungsspannung 9V- (Batterie oder stabilisiertes Steckernetzteil)
Stromaufnahme max. 75mA
Maße (HxBxT): 100x67x28mm
Gewicht: 40g

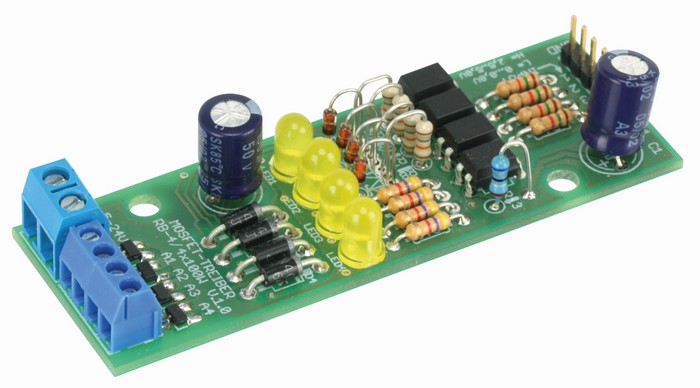

Schnell schaltende Halbleiter Relaiskarte, ideal zum Ansteuern von LED-Strips (Farbmischung), Leistungssteuerung von Lastwiderständen, Heizfolien, Peltier-Elementen, Magnetspulen, Halogenlampen, DC-Motoren usw.
Dieser Treiber kann auf 4 Kanälen mit Steuersignalen von 2,5 bis 5 V
(typischerweise von µP), über Leistungs-Mosfet-Transistoren angeschlossene
Lasten (max. je 100 W) schnell ein- und ausschalten, bzw. ihre
Leistungsaufnahme über ein variables Puls-Pausenverhältnis steuern
(dimmen), und ist damit mechanischen Relaiskarten weit überlegen.
Ideal zum Ansteuern und dimmen von LED-Strips (flimmerfreie Farbmischungen
bei Schaltfrequenzen von 100Hz möglich), Lastwiderständen, Heizfolien,
Peltier-Elementen, Lastschützen, Magnetspulen, Halogenlampen und
DC-Motoren.
Technische Daten:
Ansteuerpegel: logisch Null (Last aus) 0...0,8 V
Ansteuerpegel: logisch Eins (Last ein) 2,5...5 V
Eingangs-Steuerstrom: 1...2,7 mA
galvanische Trennung von Steuer- und Lastkreisen über Opto-Koppler
Betriebsspannungsbereich für die Lastseite: 4,8...24 V
Stromaufnahme der Steuerelektronik: 6 mA pro angeschalteten Kanal
max. Laststrom für ohmsche Verbraucher, bei nur einem angeschalteten
Kanal: 4 A.
Bitte beachten Sie unbedingt die genauen Laststromangaben unter dem Punkt
"technische Daten" in der Beschreibung, welche Sie hier als Download
einsehen können!!!

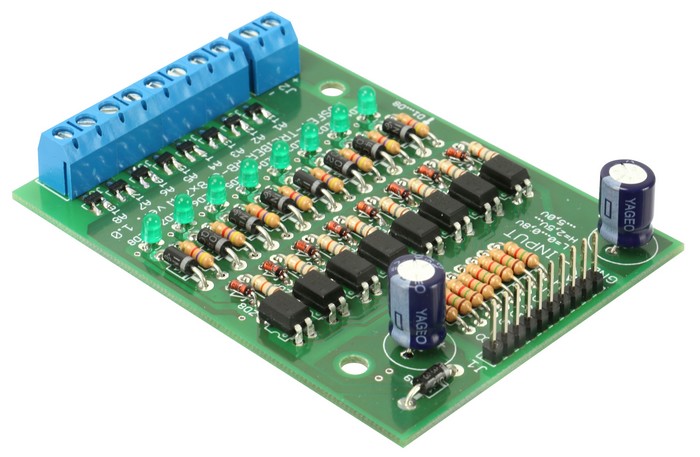

Schnell schaltende Halbleiter Relaiskarte, ideal zum Ansteuern von LED-Strips (Farbmischung), Leistungssteuerung von Lastwiderständen, Heizfolien, Peltier-Elementen, Magnetspulen, Halogenlampen, DC-Motoren usw.
Dieser Treiber kann auf 8 Kanälen mit Steuersignalen von 2,5 bis 5 V
(typischerweise von µP), über Leistungs-Mosfet-Transistoren angeschlossene
Lasten (max. je 100 W) schnell ein- und ausschalten, bzw. ihre
Leistungsaufnahme über ein variables Puls-Pausenverhältnis steuern
(dimmen), und ist damit mechanischen Relaiskarten weit überlegen.
Ideal zum Ansteuern und dimmen von LED-Strips (flimmerfreie Farbmischungen
bei Schaltfrequenzen von 100Hz möglich), Lastwiderständen, Heizfolien,
Peltier-Elementen, Lastschützen, Magnetspulen, Halogenlampen und
DC-Motoren.
Technische Daten:
Ansteuerpegel: logisch Null (Last aus) 0...0,8 V
Ansteuerpegel: logisch Eins (Last ein) 2,5...5 V
Eingangs-Steuerstrom: 1...2,7 mA
galvanische Trennung von Steuer- und Lastkreisen über Opto-Koppler
Betriebsspannungsbereich für die Lastseite: 4,8...24 V
Stromaufnahme der Steuerelektronik: 6 mA pro angeschalteten Kanal
max. Laststrom für ohmsche Verbraucher, bei nur einem angeschalteten Kanal: 4 A.Bitte beachten Sie unbedingt die genauen Laststromangaben unter dem Punkt
"technische Daten" in der Beschreibung, welche Sie hier als Download
einsehen können!

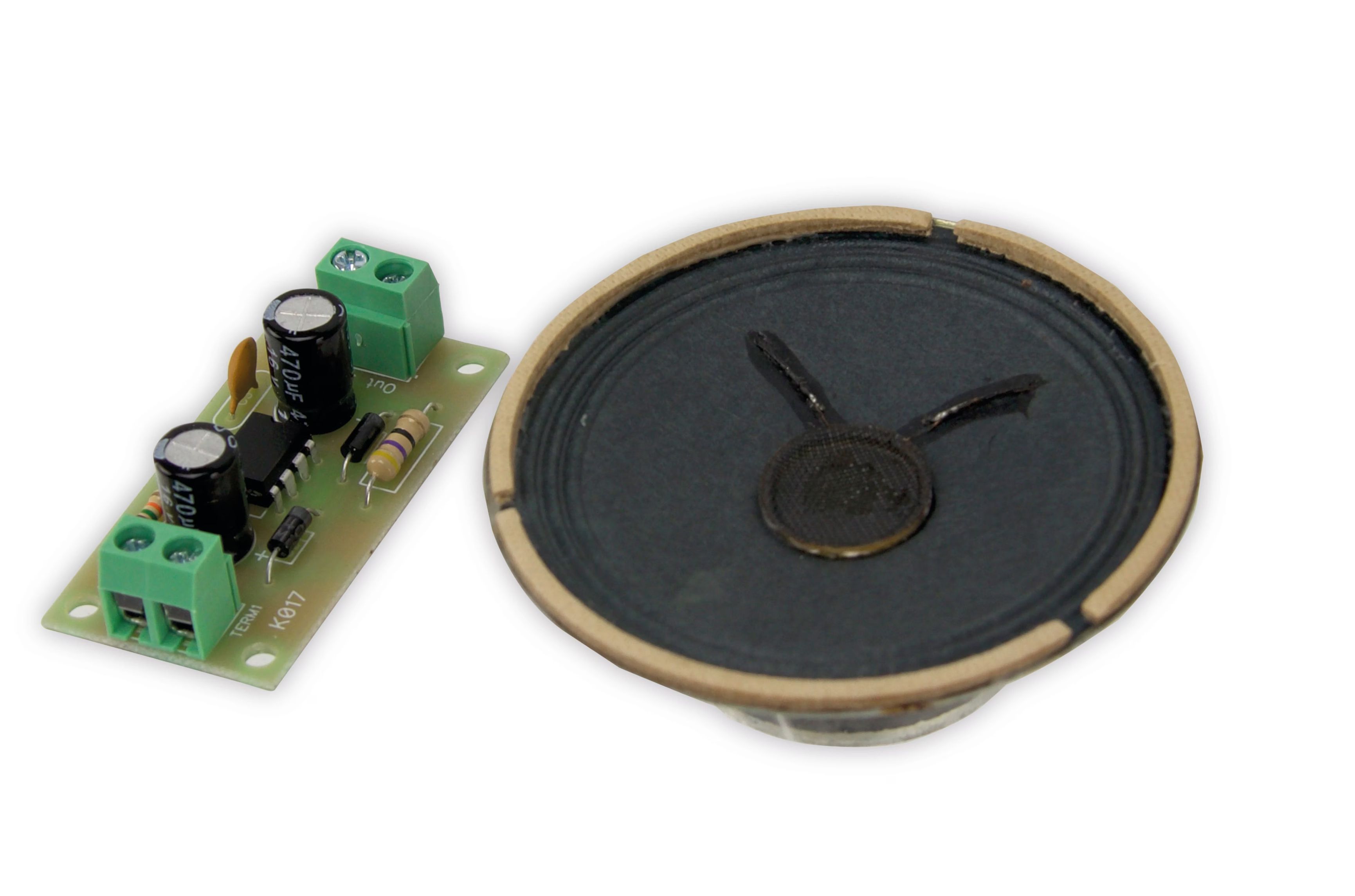

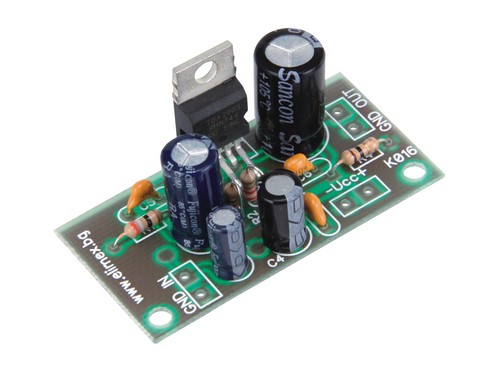

Dieses NF-Verstärkermodul verstärkt ein Mono-Audiosignal mit 1 Vss bis auf eine maximale Sinus-Ausgangsleistung von 10 W.
Technische Daten:
- Betriebsspannung 8...18 V-
- Sinusleistung max. 10 W/2 Ω, 6 W/4 Ω, 2 W/8 Ω
- Stromaufnahme max. 2,5 A
- Maße (LxBxH): 51x26x24 mm

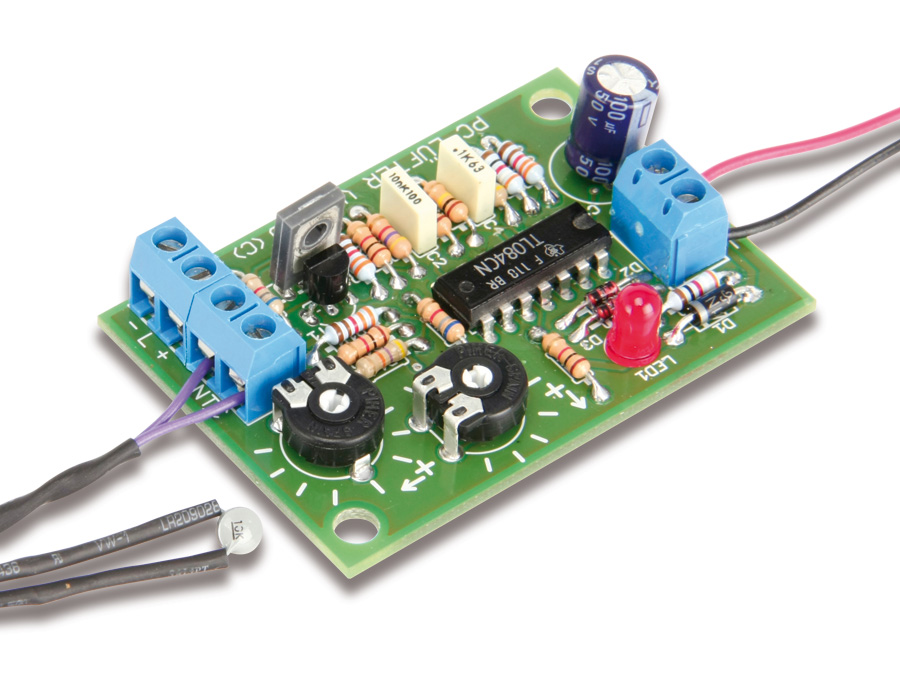

Kompakte Steuerung für alle (brushless) PC-Lüfter. Bei einer einstellbaren Starttemperatur von 30...40 °C wird der Lüfter mit minimaler Leistung gestartet.
Innerhalb einer ebenfalls einstellbaren Temperaturspanne (5...10 °C)
oberhalb der Starttemperatur fährt die Steuerung die Lüfterleistung auf 100 % hoch.
Technische Daten:
- Betriebsspannung 12 V-
- PWM mit 30 kHz Schaltfrequenz
- Lüfterleistung max. 6 W (0,5 A)
- Eigenstromverbrauch 35 mA (= 0,4 W)
- Gewicht: 20 g
- Maße (aufgebaut): 62x43x18 mm

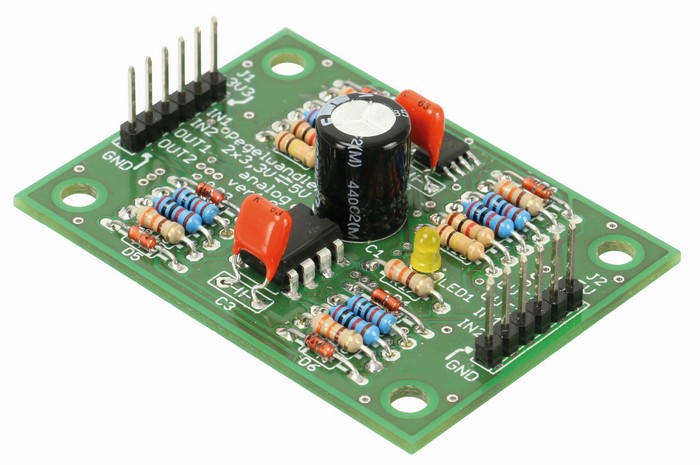

Dieser Bausatz wandelt auf zwei Kanälen analoge Signale von 0...3,3 V auf 0...5,0 V und auf zwei weiteren Kanälen von 0...5 V auf 0...3,3 V.
Technische Daten:
Versorgungsspannung: 5...5,6 V- (max.)
Leerlaufstromaufnahme: 10 mA
Anschlüsse über Stiftleiste RM 2,54
Maße Leiterplatte (LxBxH): 59x43x18 mm
Gewicht: 17 g
Wandlung in Richtung von 3,3 V auf 5 V:
Verstärkung: 1,5
nutzbarer Frequenzbereich bei Vollaussteuerung 7 kHz
Anstiegsgeschwindigkeit: 0,12 V/µs
Eingangswiderstand: 100 kOhm
Ausgangswiderstand: 330 Ohm
Wandlung in Richtung von 5 V auf 3,3 V:
Verstärkung: 0,667
nutzbarer Frequenzbereich bei Vollaussteuerung 60 kHz
Anstiegsgeschwindigkeit: 0,7 V/µs
Eingangswiderstand: 30 kOhm
Ausgangswiderstand: 330 Ohm

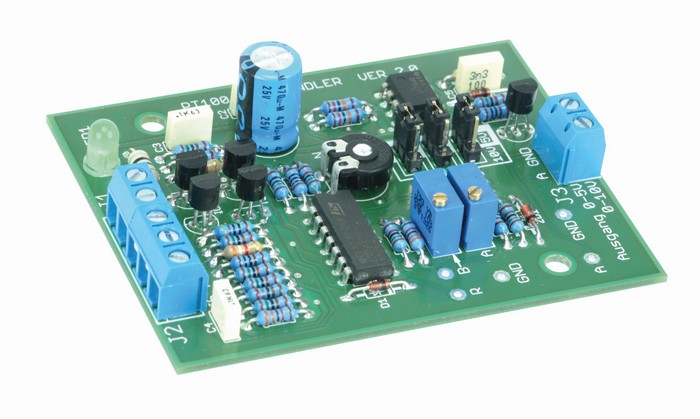

Der Messwandler erfasst den Widerstandswert eines angeschlossenen PT-100 Temperatursensors und setzt diesen in ein für angeschlossene Anzeigegeräte, Regelverstärker, Micro-Prozessoren usw. auswertbares Signal von wahlweise 0...5 V oder 0...10 V um.
Technische Daten:
Betriebsspannung: 5 V- (min 4,8 V-) oder 12 V- (11...13 V-)
Stromaufnahme: max. 30 mA
keine galvanische Trennung zwischen Versorgungsspannung, Sensor und Ausgangsspannung
auswertbarer Temperaturbereich: -50 °C...400 °C
kleinste empfohlene Messbereichsspanne: 50 °C
linearisierte Kennlinie: -2,5 kΩ über NIC
Linearisierungsmarken bei: 50, 200 und 300 °C
2-Leiter oder 3-Leiter Betrieb möglich
Sensorstrom: 3,2 mA
empfohlene Mindesteingangsimpedanz der am Ausgang angeschlossenen Geräte: 100 kΩ- Ausgangsspannungsbegrenzung über Zenerdiode im 5 V Modus bei: 5,6 V
- Gewicht: 38 g
- Maße (LxBxH): 82x64x17 mm

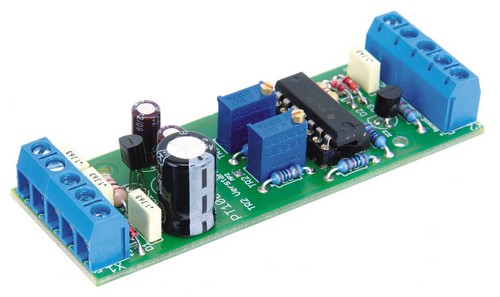

Das Messverstärkermodul für den PT1000 Temperaturfühler erlaubt eine einfache Auswertung mit dem Mikrokontroller.
Platinenmaße (LxB): 82x28 mm.
Technische Daten:
- Offset und Verstärkung über Spindeltrimmer einstellbar
- Ausgangsspannung 0...5 V-
- Betriebsspannung wahlweise 5 V- oder 12 V-
- Stromaufnahme max. 50 mA

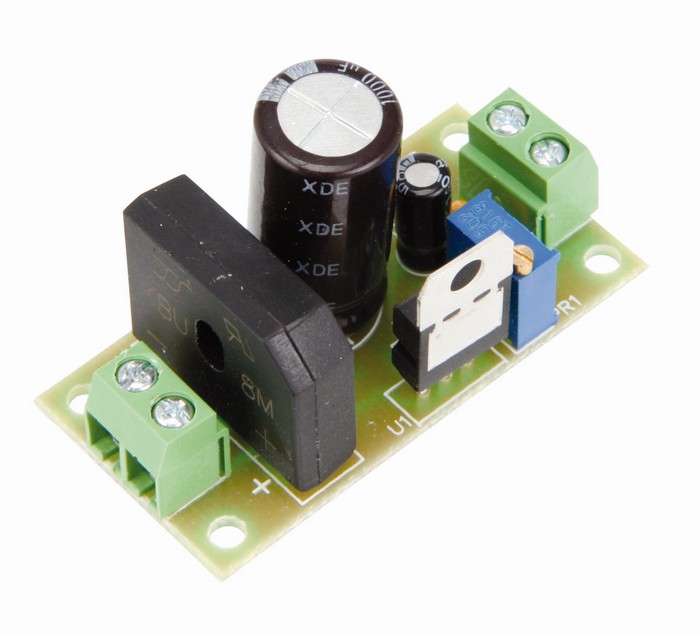

Dieses Spannungsreglermodul wandelt eine Wechselspannung im Bereich von 10...25 V~ in eine geglättete und stabilisierte Gleichspannung um.
Diese Ausgangs-Gleichspannung kann mithilfe eines Potentiometers im Bereich von 1,5...26 V- einstellen.
Technische Daten:
Eingang: 10...25 V~ (10...30 V-)
Ausgang: 1,5...26 V-
Ausgangsstrom: max. 1,5 A
IC: LM317
Platinenmaße: 50x25 mm

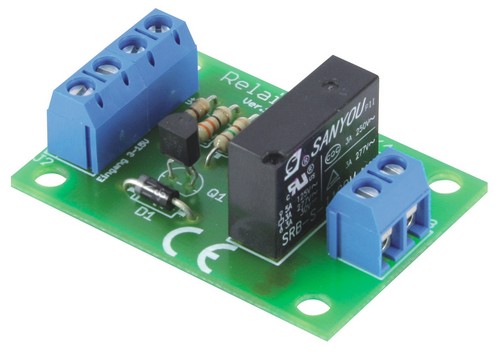

Der Bausatz dient dazu, mit Hilfe eines schwachen Schaltsignals von ca. 5 mA ein Relais anzusteuern.
Somit können Kleinleistungssignale, wie sie oft in der Digitaltechnik
verwendet werden, um eine Spannung von 16 V- mit einem Strom von bis zu 5 A zu schalten.
Technische Daten:
Betriebsspannung 12 V-
Eingangsempfindlichkeit: 1,5 V/1 mA...15 V/20 mA
max. Stromaufnahme 150 mA
Schaltleistung 16 V/5 A
Maße (LxBxH): 54x34x19 mm

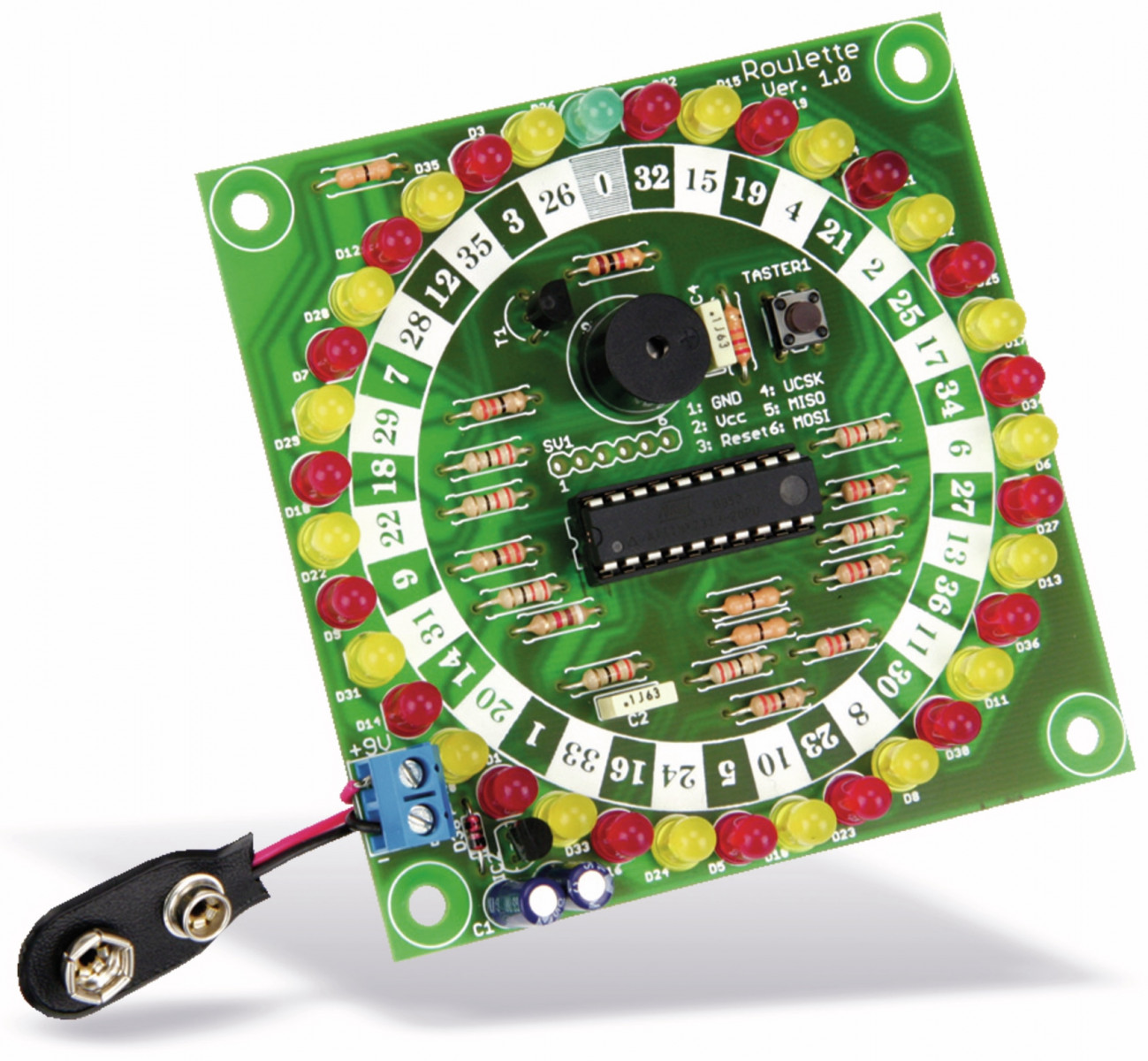

Bei dieser elektronische Rouletteplatine wird durch drücken eines Tasters die Kugel zum Rollen oder in diesem Fall die LEDs abwechselnd zum Leuchten gebracht. Idealer Spaß für Partys, mit der Familie oder mit Freunden.
Technische Daten:- Betriebsspannung 9...12 V- (über 9 V-Block)
- Stromaufnahme max. 90 mA
- microprozessorgesteuert
- 37 LEDs
- 1 Starttaster
- Summer für Kugelgeräusche
- Roulette-Zahlen auf Platine aufgedruckt
Platinenabmessungen (LxBxH): 88x88x15 mm
Handliches und praktisches Testinstrument für den Modellbauer. Für alle analogen und digitalen Servos geeignet.Technische Daten: Betriebsspannung: 5...12 V, verpolungsgeschützt Motorlaststrom: max. 2 A zwei PPM-Bereiche schaltbar: 0,4...2,8 ms (grob), 0,9...2,2 ms (fein) Pulszeiten über Trimmer einstellbar Drehsinn wird auf Servo 1:1 übertragen Maße (LxBxH): 65x43x35mm
