Neigungssensor zur Diebstahlsicherung von Motorrädern
Produktnummer:
N2811
Produktinformationen "Neigungssensor zur Diebstahlsicherung von Motorrädern"

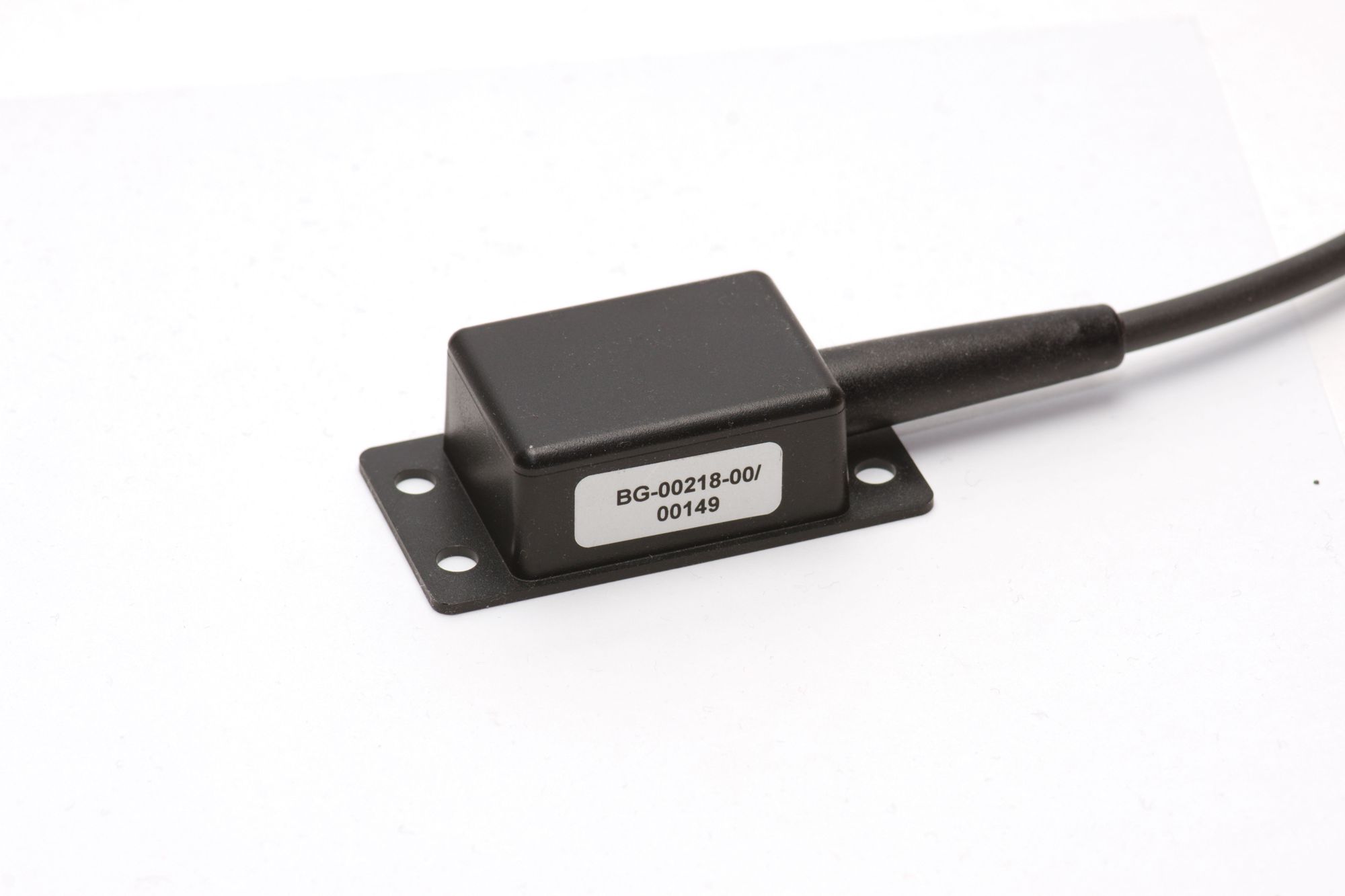

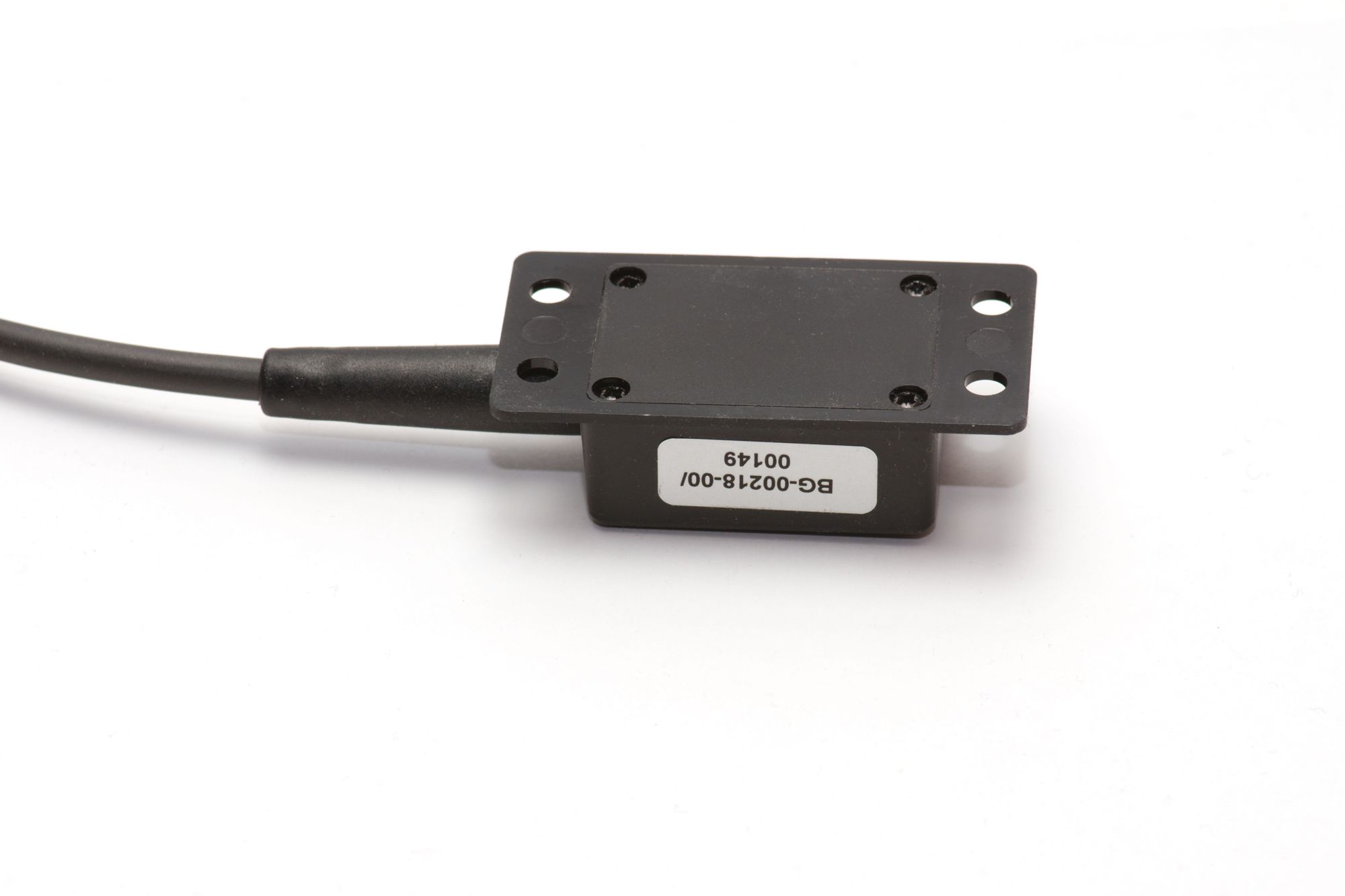

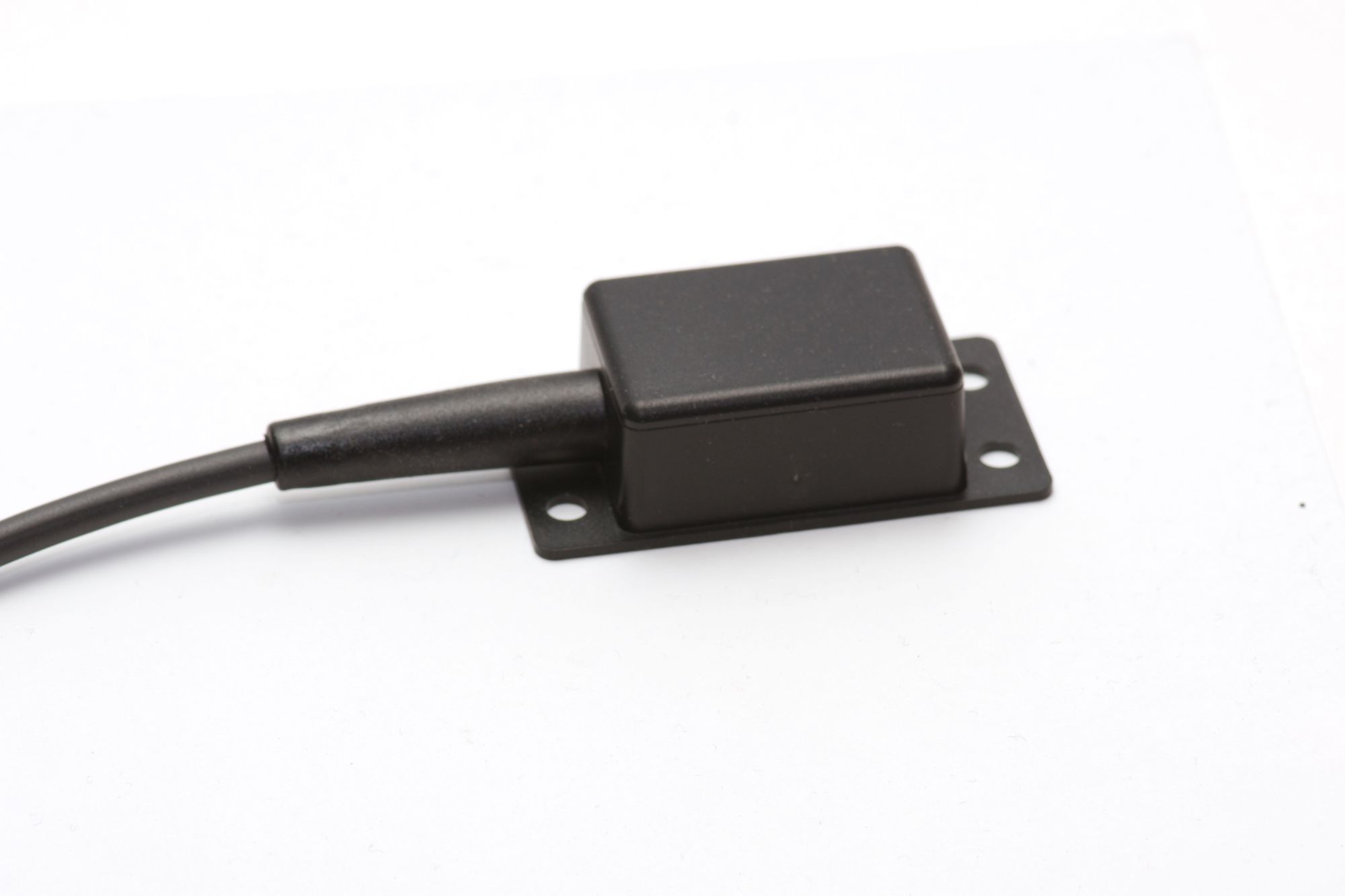

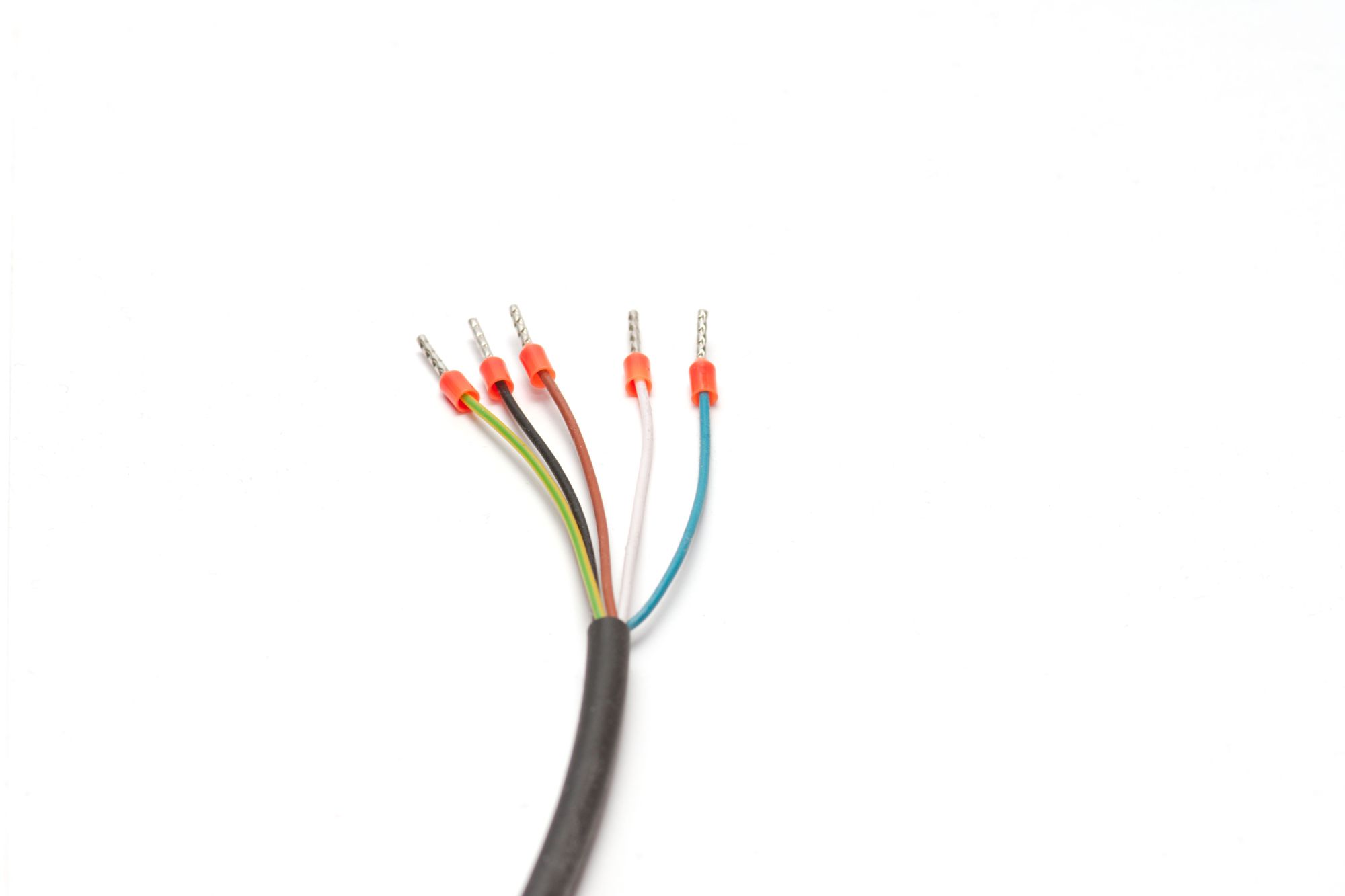

Eindimensionaler Neigungssensor GEMAC zur Diebstahlsicherung von Motorrädern. Dazu dient ein Schaltausgang, der bei Überschreitung eines festgelegten Winkels die angeschlossene Last gegen Masse aktiviert.
Der Neigungsschalter beinhaltet im Wesentlichen einen Accelerometer-IC auf MEMS-Basis und einen 8-Bit Microcontroller, der im aktiven Modus die Neigungswerte fortlaufend erfasst und bei Überschreitung der programmierten Schwelle die Ausgangsleitung über ein PhotoMOS-Relais auf Masse schaltet. Beim Zurückkippen öffnet der Kontakt erst wieder nach Unterschreitung des Winkels einschließlich einer festgelegten Hysterese, um ein
Schwingen beim Schaltpunkt zu vermeiden.

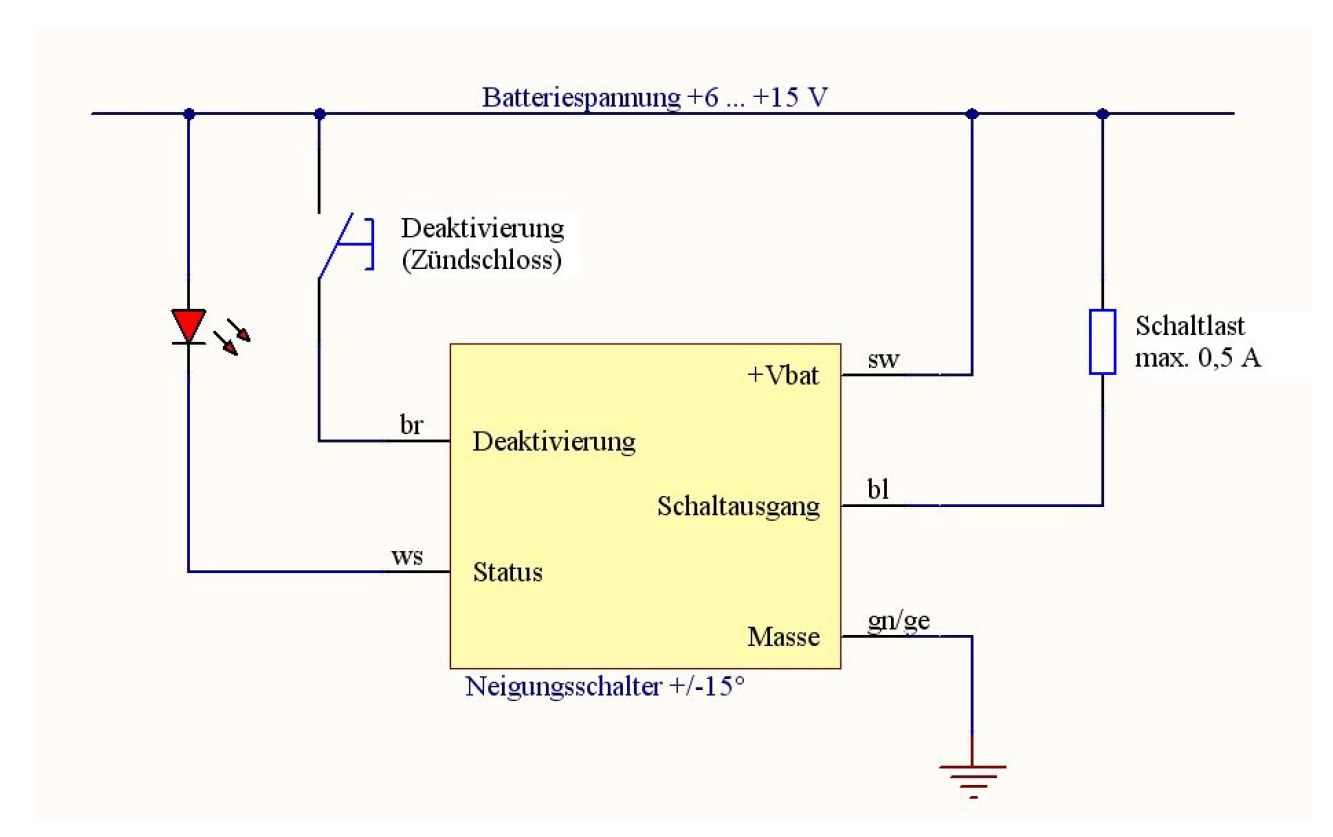

Zu beachten ist, dass die Baugruppe bei anliegender Batteriespannung stets aktiv ist, solange am Deaktivierungseingang keine Spannung anliegt. Mit dem Zuschalten der Spannung an diesem Eingang (Zündungs- und/oder separater Sicherheitsschalter) wird über einen internen High-Side-Switch die gesamte Ansteuerelektronik für das Relais in den stromlosen Zustand versetzt.
In diesem Zusammenhang erscheint es sinnvoll, den aktuellen Zustand des Neigungsschalters nach außen zu signalisieren. Dazu besteht die Möglichkeit, am Statusausgang eine Low-Current-LED gegen die Batteriespannung anzuschließen. Wegen der internen Stromregelung auf etwa 2 mA wird kein Vorwiderstand benötigt. Durch eine gepulste Ansteuerung kommt es nur zu einem geringen zusätzlichen Strombedarf.
Technische Daten
- Betriebsspannung: +6 ... +15 V Batteriespannung
- Stromaufnahme: ≤ 1 mA aktiv, keine Winkelüberschreitung
- Stromaufnahme: ≤ 0,1 mA, deaktiviert
- Auslösewinkel: ±15°
- Toleranz: ±1°
- Schalthysterese: ±1°
- Querempfinglichkeit: ±1 %, Einfluss der beiden anderen sensitiven Neigungsachsen
- Schaltausgang: (DC) 60 V / 500 mA (+20 °C), 60 V / 400 mA (+50 °C), Last gegen Masse, kurzschlussfest.
- Statusausgang (Konstantstrom): +6 ... +15 V / 2 mA, LED gegen die Batteriespannung.
- Deaktivierungseingang: +6 ... +15 V geschaltete Batteriespannung
- Auslöseverzögerung: 1 bzw. 2 s, erforderliche permanente Winkelüberschreitung
