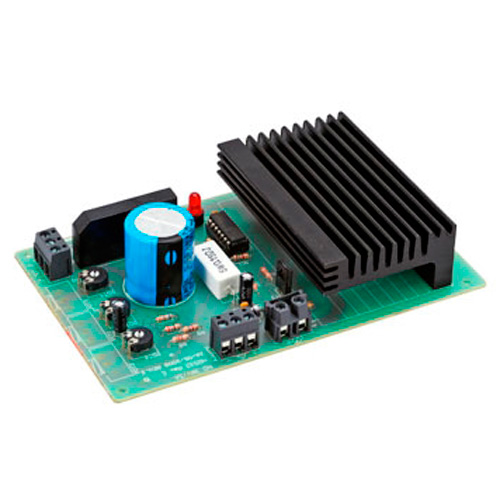

Universelle Labor-Netzteilplatine 1 bis 30V/0 bis 3 A
Produktnummer:
NT-30
Produktinformationen "Universelle Labor-Netzteilplatine 1 bis 30V/0 bis 3 A"
Diese kompakte universelle Stromversorgungs-Einheit liefert eine zwischen 1 V und 30 V stabilisierte und einstellbare Ausgangsspannung.
Features:
Features:
Diese kompakte universelle Stromversorgungs-Einheit liefert eine zwischen 1 V und 30 V stabilisierte und einstellbare Ausgangsspannung. Besonders zum Aufbau eines Labornetzgerätes. Die Einstellung von Spannung/Spannungsfeineinstellung und Strom erfolgt über drei Trimmpotis (bzw. externe Potis – POT3 = 10 k (Spannung), POT1 = 500R (Spannung Feineinstellung), POT2 = 500R (Strom) nicht im Lieferumfang enthalten).
Technische Daten:
- Eingangsspannung: max. 26 V~
- Ausgangsspannung: 1 – 30 V (regelbar)
- Ausgangsstrom: 0 – 3 A einstellbar
- Restwelligkeit: < 3 mVeff
- Verlustleistung: max. 20 W
- Spannungskonstanz: bei 0 bis 100 Last < 50 mV
- Abmessungen: 152 x 94 mm x 33 mm
- Gewicht: ca. 276 Gramm.
